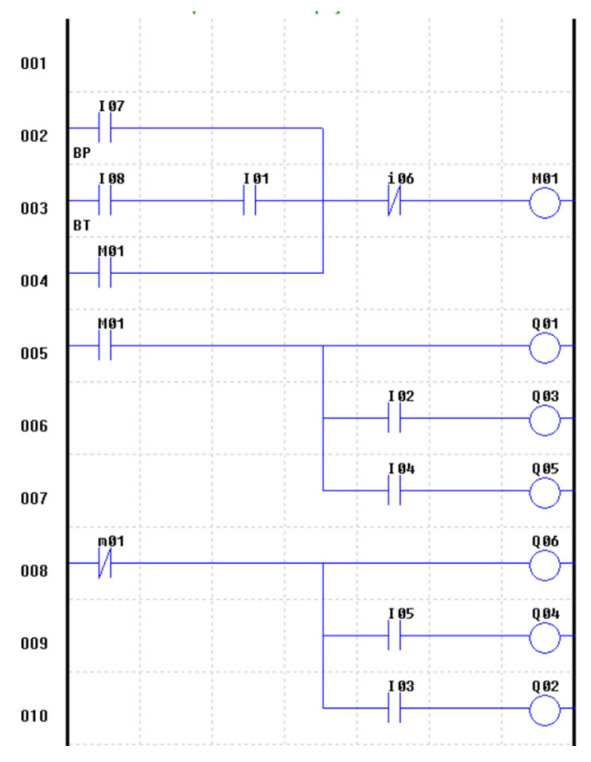

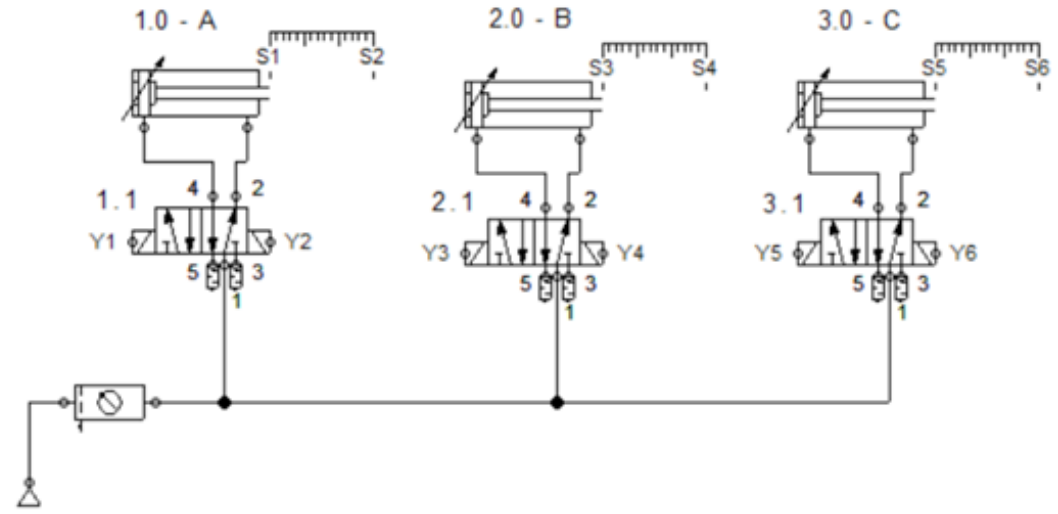

Analise o circuito eletropneumático a seguir e o código LADDER que o controla. Assinale a alternativa que representa a sequência algébrica da movimentação do sistema (BP-Botão pulsante e BT-Botão com trava):
Fonte: IFSP, 2023.
Fonte: IFSP, 2023.- AA+ B+ C+ C- B- A-
- BA+ B+ C+ A- C- B-
- CA+ C+ B+ C- A- B-
- DA+ C+ B+ C- B- A-
