Questão de Engenharia Mecatrônica — Automação na Engenharia Mecatrônica — IF-SP 2023

Engenharia MecatrônicaAutomação na Engenharia Mecatrônica
Código
qq953061
Banca
IF-SP
Órgão
IF-SP
Ano
2023
Nível
Médio
Cargo
Técnico de Laboratório/Área: Mecatrônica

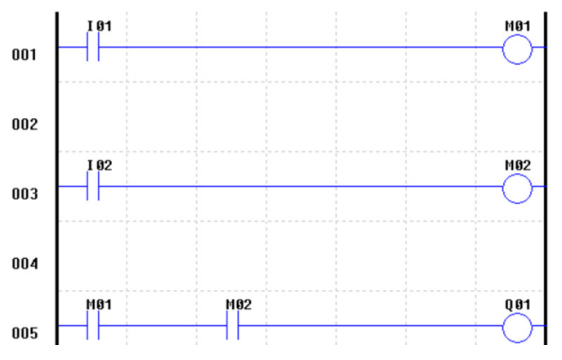

Analise o circuito LADDER a seguir e assinale a alternativa corretaImagem associada para resolução da questãoFonte: IFSP, 2023.
  1. AÉ um sistema com intertravamento.
  2. BO atuador iniciará seu trabalho após o operador apertar qualquer botão, I01 ou I02, e o contador passar por 3 s.
  3. CO atuador possui dois botões de acionamento que são independentes (comando OU).
  4. DO atuador será acionado somente se dois botões forem pressionados simultaneamente (comando E).
Revelar gabarito e comentário

GabaritoD — O atuador será acionado somente se dois botões forem pressionados simultaneamente (comando E).
