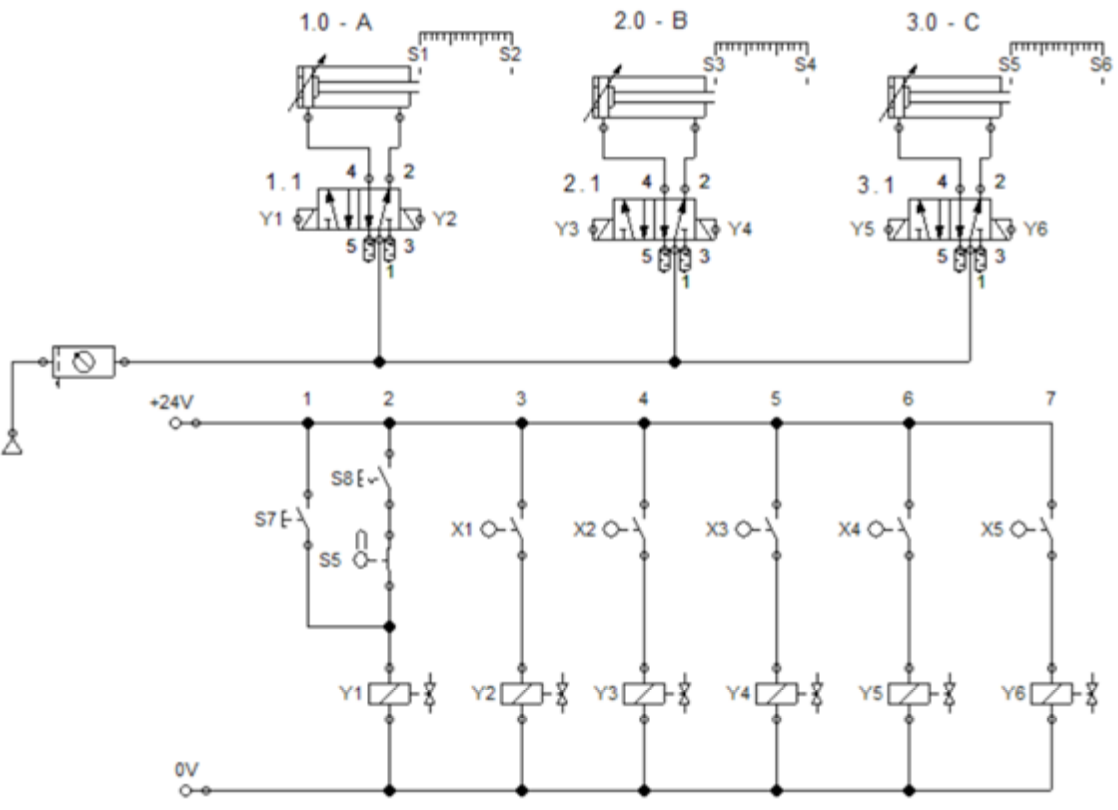

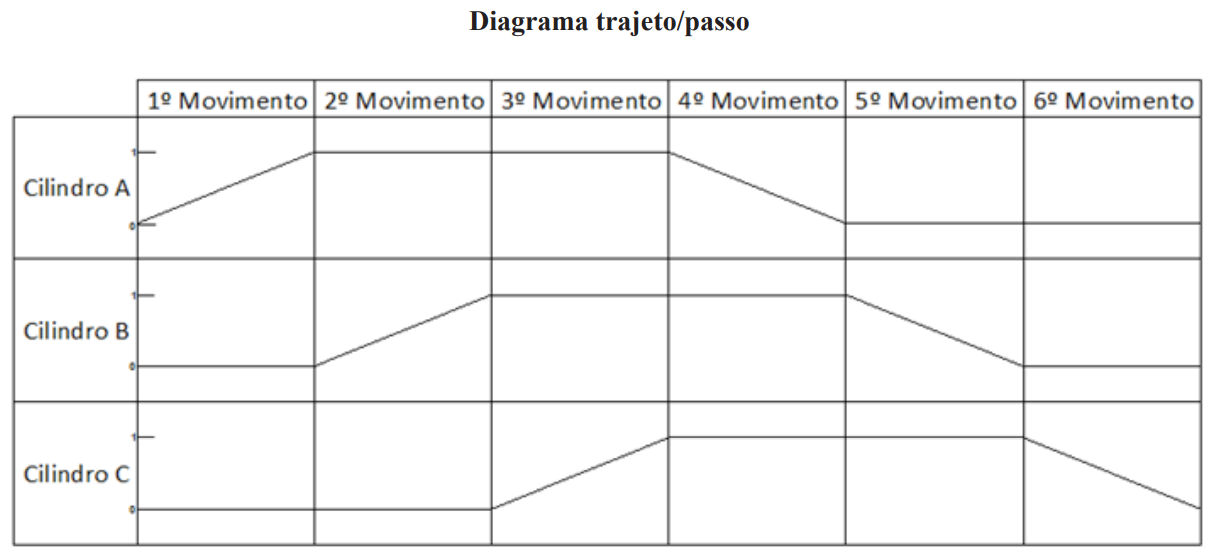

Analise o circuito eletropneumático e o diagrama trajeto/passo a seguir. Assinale a alternativa que contenha a montagem correta dos sensores para que o circuito funcione segundo o diagrama trajeto/passo:
Fonte: IFSP, 2023.
Fonte: IFSP, 2023.- AX1= S1; X2= S2; X3= S3; X4= S4; X5= S5.
- BX1= S2; X2= S6; X3= S5; X4= S3; X5= S1.
- CX1= S4; X2= S6; X3= S1; X4= S3; X5= S2.
- DX1= S6; X2= S2; X3= S1; X4= S4; X5= S3.
