Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IF-SP 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq953087
- Banca
- IF-SP
- Órgão
- IF-SP
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Área: Mecânica

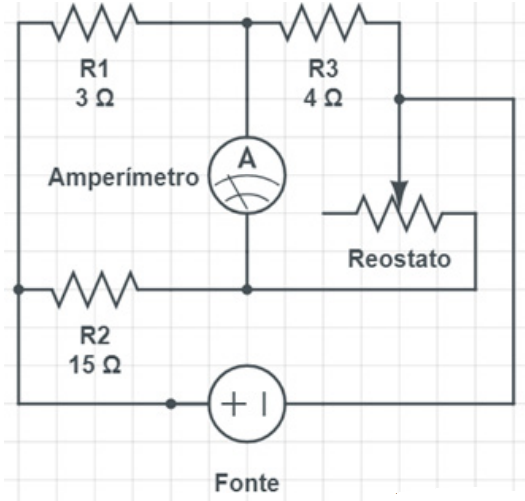

Um certo dispositivo elétrico, indicado na figura a seguir, devidamente representado com os seus valores, deve ser calibrado a fim de que a corrente elétrica no amperímetro seja indetectável. Sabe-se que este dispositivo possui um reostato, não graduado, de resistência elétrica no intervalo de 0,1 a 50 ohms. Como o reostato não apresenta escala, o seu ajuste deve ser feito de forma manual. Considerando a condição da corrente elétrica nula apresentada no amperímetro e conhecendo os valores de resistências R1, R2, R3, é possível afirmar que:
Fonte: IFSP, 2023.
Fonte: IFSP, 2023.- AO curto-circuito realizado pelo próprio amperímetro impossibilita qualquer indicação do valor de resistência elétrica do reostato e, desse modo, a situação da corrente nula apresentada no amperímetro é impossível.
- BO valor de resistência elétrica do reostato é de 20 ohms, pois se trata de uma Ponte de Wheatstone.
- CA resistência desse reostato, para o arranjo indicado, dependerá exclusivamente da tensão apresentada pela fonte, obedecendo assim as Leis de Ohm.
- DO valor de resistência do reostato é de 0,4 ohm, a fim de compensar, proporcionalmente, o valor de R2, uma vez em que ele é maior que os demais resistores envolvidos.
