Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IF-SP 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq953091
- Banca
- IF-SP
- Órgão
- IF-SP
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Área: Mecânica

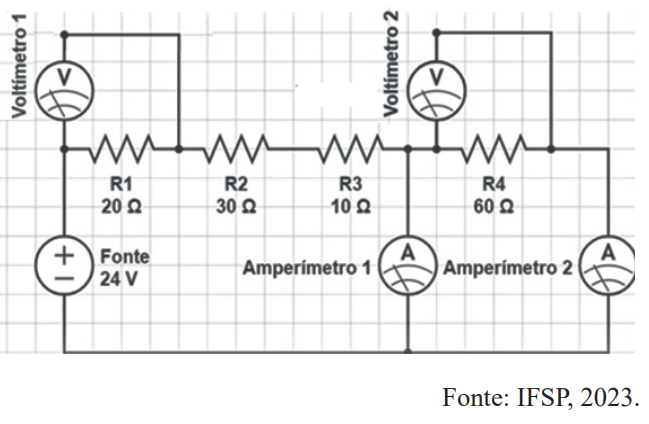

Um professor solicitou que o técnico de laboratório o ajudasse a montar um circuito para explicar a Lei de Ohm com o uso de voltímetros, amperímetros e fios, todos ideais e com uma fonte de corrente contínua de 24 V, conforme a ilustração a seguir:
De acordo com o circuito montado na ilustração, é possível observar as seguintes medidas:
De acordo com o circuito montado na ilustração, é possível observar as seguintes medidas:- ANo Amperímetro 1, a intensidade de corrente elétrica de 0,2 A e no Voltímetro 1, o valor de tensão de 4 V.
- BNo Amperímetro 2, a intensidade de corrente elétrica de 0,2 A e no Voltímetro 2, o valor de tensão de 12 V.
- CNo Amperímetro 2, a intensidade de corrente elétrica é nula e no Voltímetro 1, a tensão elétrica é de 8 V.
- DNo Amperímetro 1, a intensidade de corrente elétrica é de 0,4 A e no Voltímetro 2, a tensão elétrica é de 12 V.
