Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — INQC 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq968520
- Banca
- INQC
- Órgão
- Prefeitura de Santana do Livramento - RS
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

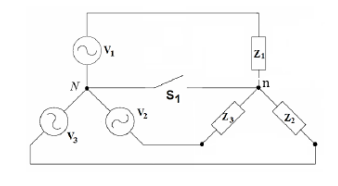

A figura abaixo representa uma fonte trifásica equilibrada, de sequência positiva, alimentando uma carga trifásica formada pelas impedâncias Z1, Z2 e Z3 conectadas em estrela.A respeito desse circuito, assinale a alternativa correta.
- ACom a chave S1 fechada, as correntes fornecidas pelas fontes V1, V2 e V3 serão iguais independentemente do valor das impedâncias.
- BCom a chave S1 aberta, a tensão entre N e n será zero para quaisquer valores de Z₁, Z₂e Z₃.
- CCom a chave S1 fechada, a corrente em S1 será nula apenas se as impedâncias forem totalmente resistivas.
- DCom a chave S1 fechada, o módulo das tensões nos terminais de cada impedância será igual, mesmo se a as impedâncias forem diferentes entre si.
- ECom a chave S1 aberta, a potência total fornecida pela fonte trifásica é maior do que quando a chave S1 está fechada.
