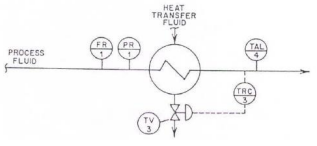

A figura abaixo mostra um diagrama P&ID empregando a simbologia da norma ISA 5.1. Sobre o sistema representado pelo diagrama é correto afirmar que:
- AA linha tracejada representa um sinal pneumático.
- BHá uma válvula de controle manual.
- CA pressão do fluido é registrada por instrumento montado no painel.
- DHá um registrador de vazão montado atrás do painel.
- EHá um alarme de temperatura alta montado no painel.
