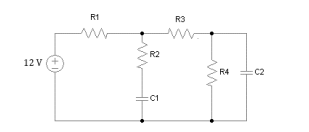

Considere o circuito mostrado onde R1=R2=R3=R4= 4 kΩ e os capacitores C1 e C2 têm, respectivamente, 10 mF e 50 mF de capacitância.
Dado que o circuito já se encontra em regime permanente, com C1 e C2 completamente carregados, a soma da energia armazenada nos capacitores é igual a
Dado que o circuito já se encontra em regime permanente, com C1 e C2 completamente carregados, a soma da energia armazenada nos capacitores é igual a- A0,40 J.
- B0,32 J.
- C1,6 J.
- D0,72 J.
- E0,08 J.
