Questão de Eletrotécnica — Instalações Prediais, Comerciais e Residenciais — INSTITUTO AOCP 2023

EletrotécnicaInstalações Prediais, Comerciais e Residenciais
Código
qq971315
Banca
INSTITUTO AOCP
Órgão
IF-MA
Ano
2023
Nível
Médio
Cargo
Técnico De Laboratório - Eletromecânica

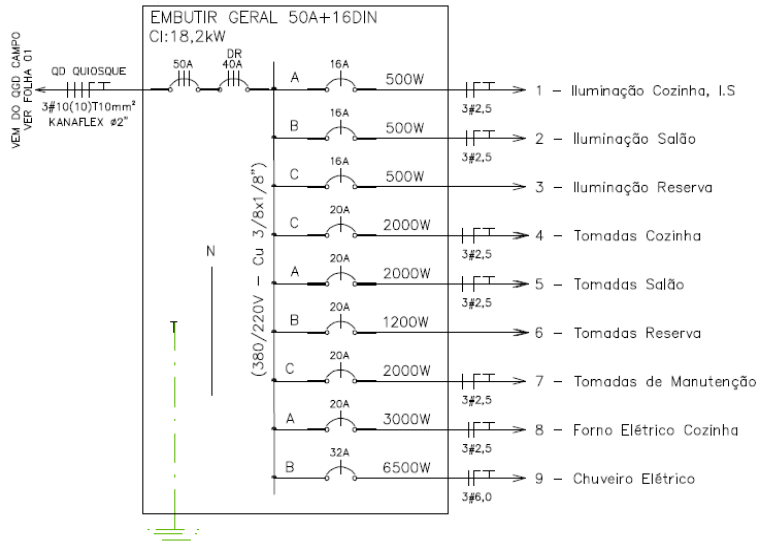

O diagrama a seguir foi extraído do projeto elétrico de uma instalação:Imagem associada para resolução da questãoCom base no diagrama, é correto afirmar que
  1. Aos cabos de alimentação do circuito são de 6 mm².
  2. Bconsiderando uma tensão de fase de 127 V, o quadro possui circuitos reserva capazes de suportar 5080 W.
  3. Ctrata-se de um quadro de alimentação bifásico.
  4. Da carga total instalada que é alimentada pelo quadro é de 15 kW.
  5. Econsiderando um sistema de alimentação trifásico equilibrado com tensão de linha de 380 V, o circuito 9 poderá dissipar até 7040 W.
Revelar gabarito e comentário

GabaritoE — considerando um sistema de alimentação trifásico equilibrado com tensão de linha de 380 V, o circuito 9 poderá dissipar até 7040 W.

Link permanente: /questoes/qq971315
