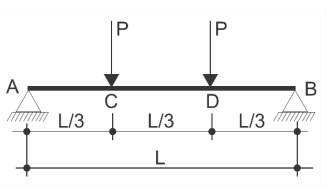

Observe a figura a seguir.
Sendo a viga biapoiada de comprimento L submetida a duas forças concentradas P a L/3 de distância de cada apoio (terços do vão) e que seu peso próprio seja desprezado. No trecho central dessa viga, o que ocorre entre os pontos de aplicação das forças P?
Sendo a viga biapoiada de comprimento L submetida a duas forças concentradas P a L/3 de distância de cada apoio (terços do vão) e que seu peso próprio seja desprezado. No trecho central dessa viga, o que ocorre entre os pontos de aplicação das forças P?- AFlexão pura, pois existe momento fletor atuante e esforço cortante nulo neste trecho da viga.
- BEsforço cortante e momento fletor nulos ao longo deste trecho central.
- CFlexão simples, pois existe momento fletor e esforço cortante atuando ao longo deste trecho da viga.
- DEsforço cortante crescente, variando de zero na posição de aplicação das forças P até seu valor máximo no meio do vão da viga.
