Questão de Engenharia Civil — Saneamento Geral — IV - UFG 2023
Engenharia CivilSaneamento Geral
- Código
- qq975498
- Banca
- IV - UFG
- Órgão
- UFCAT
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro - Área: Civil

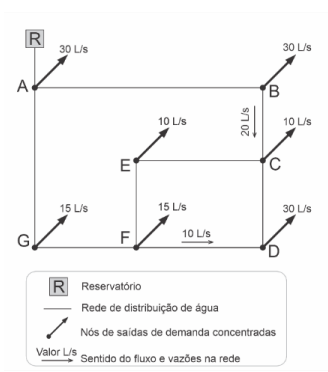

Observe a figura a seguir, representativa de uma rede de distribuição de água malhada contendo dois anéis.
Considerando a infraestrutura da rede de distribuição de água apresentada, o posicionamento do reservatório de alimentação situado a montante da rede, os nós que representam as demandas de água concentradas e as vazões e sentido de fluxo de água nos trechos BC e FD, a vazão no trecho AG equivale a
Considerando a infraestrutura da rede de distribuição de água apresentada, o posicionamento do reservatório de alimentação situado a montante da rede, os nós que representam as demandas de água concentradas e as vazões e sentido de fluxo de água nos trechos BC e FD, a vazão no trecho AG equivale a- A10 L/s.
- B20 L/s.
- C50 L/s
- D60 L/s.
