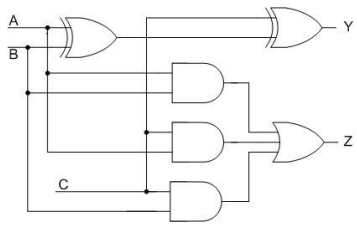

O circuito digital mostrado na figura a seguir tem 3 entradas: A, B e C e 2 saídas: Y e Z.
Qual é a saída (Y, Z) para uma entrada (A, B, C) = (1, 0, 1)?
Qual é a saída (Y, Z) para uma entrada (A, B, C) = (1, 0, 1)?- A(0, 0)
- B(0, 1)
- C(1, 0)
- D(1, 1)
