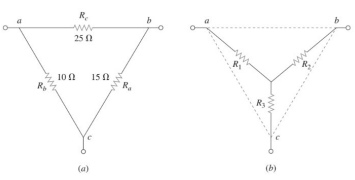

A figura a seguir apresenta duas redes equivalentes ligadas em delta (figura a) e estrela (figura b)
Convertendo a rede de delta (figura a) para estrela (figura b), o valor da resistência R₃ será
Convertendo a rede de delta (figura a) para estrela (figura b), o valor da resistência R₃ será- A2 Ω.
- B3 Ω.
- C4 Ω.
- D5 Ω.
- E7,5 Ω.
