Questão de Eletrônica — Eletrônica Digital — Instituto Access 2023
EletrônicaEletrônica Digital
- Código
- qq981583
- Banca
- Instituto Access
- Órgão
- UFJ
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletrônica

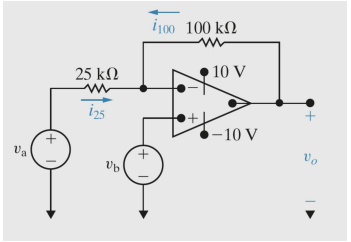

Considerando o circuito com amplificador operacional apresentado a seguir, calcule a tensão v₀ na saída para a condição de va = 1 V e vb = 0 V.
- Av₀ = 0 V.
- Bv₀ = -1 V.
- Cv₀ = 1 V.
- Dv₀ = 4 V.
- Ev₀ = - 4 V.
