Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — Instituto Consulplan 2023
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qq985343
- Banca
- Instituto Consulplan
- Órgão
- MPE-MG
- Ano
- 2023
- Nível
- Superior
- Cargo
- Analista do Ministério Público - Engenharia Elétrica

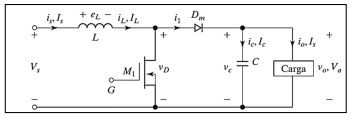

Analise a imagem a seguir que representa o modelo de um regulador Boost:
Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.( ) Quando a chave está conduzindo, tem‐se o carregamento do indutor e o capacitor mantendo a tensão na carga.( ) Quando a chave está operando no corte, tem‐se a tensão da fonte em série com a tensão do indutor, produzindo, assim, uma redução da tensão na carga.( ) A chave utilizada neste circuito é um MOSFET; porém, pode‐se utilizar IGBT ou BJT.( ) O diodo Dm conduz quando o indutor está em processo de descarga.( ) A forma de onda da tensão sobre o capacitor é aproximadamente triangular.A sequência está correta em
Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.( ) Quando a chave está conduzindo, tem‐se o carregamento do indutor e o capacitor mantendo a tensão na carga.( ) Quando a chave está operando no corte, tem‐se a tensão da fonte em série com a tensão do indutor, produzindo, assim, uma redução da tensão na carga.( ) A chave utilizada neste circuito é um MOSFET; porém, pode‐se utilizar IGBT ou BJT.( ) O diodo Dm conduz quando o indutor está em processo de descarga.( ) A forma de onda da tensão sobre o capacitor é aproximadamente triangular.A sequência está correta em- AV, F, V, V, V.
- BF, V, F, V, F.
- CV, V, F, V, F.
- DF, F, V, F, V.
