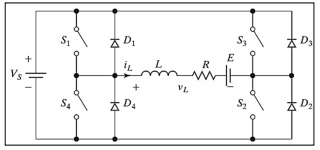

Analise a figura a seguir que representa o modelo simplificado de um acionamento de motor de corrente contínua:
Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.( ) Trata‐se de um conversor CC‐CA, que utiliza modulação por largura de pulsos (PWM) com frequência fixa, onde o dispositivo de chaveamento é um BJT, MOSFET ou IGBT.( ) Na operação de terceiro quadrante, a tensão e as correntes no indutor ficam negativas, de forma que S4 fica continuamente ligada e S3 opera como modulação.( ) Pode‐se utilizar reguladores Buck, Boost e Cúk para variar a velocidade do motor CC.( ) Na operação de primeiro quadrante, S2 opera como modulação.( ) No segundo quadrante, o circuito opera como inversor, com a tensão no indutor positiva e corrente negativa.A sequência está correta em
Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.( ) Trata‐se de um conversor CC‐CA, que utiliza modulação por largura de pulsos (PWM) com frequência fixa, onde o dispositivo de chaveamento é um BJT, MOSFET ou IGBT.( ) Na operação de terceiro quadrante, a tensão e as correntes no indutor ficam negativas, de forma que S4 fica continuamente ligada e S3 opera como modulação.( ) Pode‐se utilizar reguladores Buck, Boost e Cúk para variar a velocidade do motor CC.( ) Na operação de primeiro quadrante, S2 opera como modulação.( ) No segundo quadrante, o circuito opera como inversor, com a tensão no indutor positiva e corrente negativa.A sequência está correta em- AV, V, F, F, V.
- BV, F, V, V, F.
- CF, V, V, F, V.
- DF, F, F, V, F.
