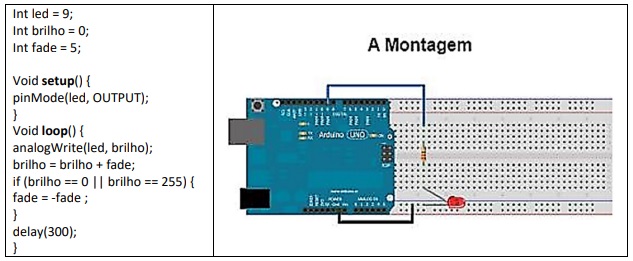

Analise o circuito ligado a um Arduino e o código associado ao circuito:
Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.( ) O acionamento do LED é realizado pelo pino 05, onde há no programa um PWM realizado por software.( ) A função delay é escrita no código para que temporize 30 ms.( ) Quando o programa é inicializado no Arduino, o valor de brilho ao ser verificado na estrutura condicional if vale 0.( ) O PWM traduzido significa modulação por largura de pulso e no Arduino é uma onda quadrada com o ciclo de trabalho determinado pelo valor enviado ao respectivo pino de 0 a 255; onde 0 significa 0 volts nesse pino e 255 significa 5 volts neste pino.( ) O decremento da variável fade ocorre se brilho é igual a zero e igual a 255; este decremento é unitário.A sequência está correta em
Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.( ) O acionamento do LED é realizado pelo pino 05, onde há no programa um PWM realizado por software.( ) A função delay é escrita no código para que temporize 30 ms.( ) Quando o programa é inicializado no Arduino, o valor de brilho ao ser verificado na estrutura condicional if vale 0.( ) O PWM traduzido significa modulação por largura de pulso e no Arduino é uma onda quadrada com o ciclo de trabalho determinado pelo valor enviado ao respectivo pino de 0 a 255; onde 0 significa 0 volts nesse pino e 255 significa 5 volts neste pino.( ) O decremento da variável fade ocorre se brilho é igual a zero e igual a 255; este decremento é unitário.A sequência está correta em- AF, V, V, F, F.
- BF, F, F, V, F.
- CV, V, F, V, V.
- DV, F, V, F, V.
