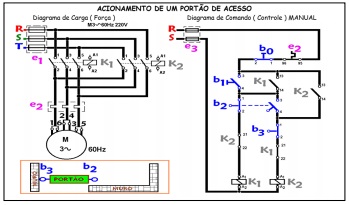

A seguir tem‐se um circuito de acionamento de um portão de acesso:
Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.( ) O relé de sobrecarga e₂ é ajustado pelo fator de serviço encontrado como dado de placa do acrescido de 25%.( ) O circuito de carga faz uma reversão do motor trifásico trocando três fases.( ) É previsto chaves fim de curso para desligar o motor de indução trifásico e um provável defeito poderá causar o desligamento do motor por sobrecarga, através de e₂.( ) Se o intertravamento elétrico de K1 estiver defeituoso, ou seja, continuamente fechado, K2 acionará junto com K1.( ) b1 e b0 podem ser contatos de botoeiras ou oriundas de relés eletromecânicos dos receptores de RF por controle remoto.A sequência está correta em
Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.( ) O relé de sobrecarga e₂ é ajustado pelo fator de serviço encontrado como dado de placa do acrescido de 25%.( ) O circuito de carga faz uma reversão do motor trifásico trocando três fases.( ) É previsto chaves fim de curso para desligar o motor de indução trifásico e um provável defeito poderá causar o desligamento do motor por sobrecarga, através de e₂.( ) Se o intertravamento elétrico de K1 estiver defeituoso, ou seja, continuamente fechado, K2 acionará junto com K1.( ) b1 e b0 podem ser contatos de botoeiras ou oriundas de relés eletromecânicos dos receptores de RF por controle remoto.A sequência está correta em- AF, F, V, F, V.
- BF, V, F, V, F.
- CV, V, F, V, V.
- DV, F, V, F, F.
