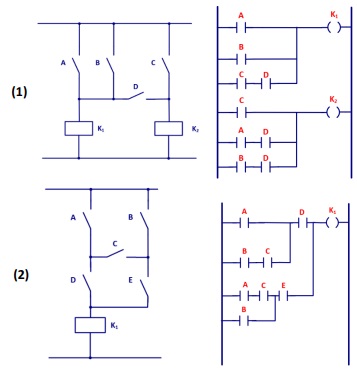

Analise o funcionamento dos equivalentes eletromecânicos em Ladder utilizados em Controladores Lógico Programáveis (CLP).
Considerando as imagens marque V para as afirmativas verdadeiras e F para as falsas.( ) Dos diagramas Ladder obtêm‐se expressões lógicas equivalentes aos sistemas digitais. No caso específico dos sistemas representados, têm‐se diretamente funções AND, OR, NOT e NAND.( ) Todos os diagramas Ladder representados podem ser simplificados e se tornarem mais simples.( ) No diagrama em (1) tem‐se 3 operações AND e em (2) tem‐se 4.( ) Em um (1) há intertravamento indireto (pelas entradas) entre K1 e K2.( ) Em (2), se não há acionamento de D, é impossível acionar K1.A sequência está correta em
Considerando as imagens marque V para as afirmativas verdadeiras e F para as falsas.( ) Dos diagramas Ladder obtêm‐se expressões lógicas equivalentes aos sistemas digitais. No caso específico dos sistemas representados, têm‐se diretamente funções AND, OR, NOT e NAND.( ) Todos os diagramas Ladder representados podem ser simplificados e se tornarem mais simples.( ) No diagrama em (1) tem‐se 3 operações AND e em (2) tem‐se 4.( ) Em um (1) há intertravamento indireto (pelas entradas) entre K1 e K2.( ) Em (2), se não há acionamento de D, é impossível acionar K1.A sequência está correta em- AV, V, F, V, V.
- BF, V, F, V, F.
- CF, F, V, F, F.
- DV, F, V, F, V.
