Questão de Engenharia Mecânica — Sistemas Mecânicos — Instituto Consulplan 2023

Engenharia MecânicaSistemas Mecânicos
Código
qq985362
Banca
Instituto Consulplan
Órgão
MPE-MG
Ano
2023
Nível
Superior
Cargo
Analista do Ministério Público - Engenharia Mecânica

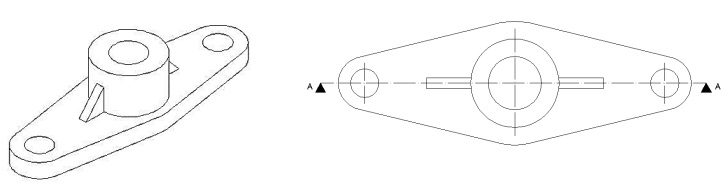

A representação em corte é um recurso empregado para apresentar elementos internos de componentes mecânicos:Imagem associada para resolução da questãoAssinale a peça que representa corretamente o corte AA.

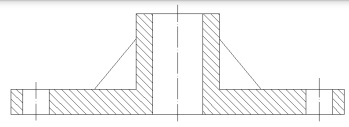

  1. AImagem associada para resolução da questão

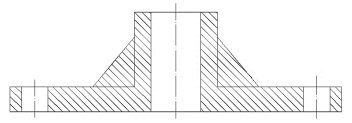

  2. BImagem associada para resolução da questão

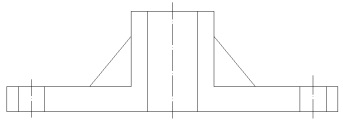

  3. CImagem associada para resolução da questão

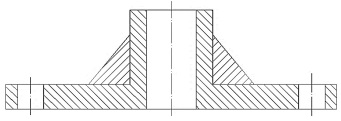

  4. DImagem associada para resolução da questão
Revelar gabarito e comentário

GabaritoA — [imagem]

Link permanente: /questoes/qq985362
