Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — Instituto Consulplan 2023

Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
Código
qq987140
Banca
Instituto Consulplan
Órgão
Prefeitura de Nova Friburgo - RJ
Ano
2023
Nível
Médio
Cargo
Eletricista

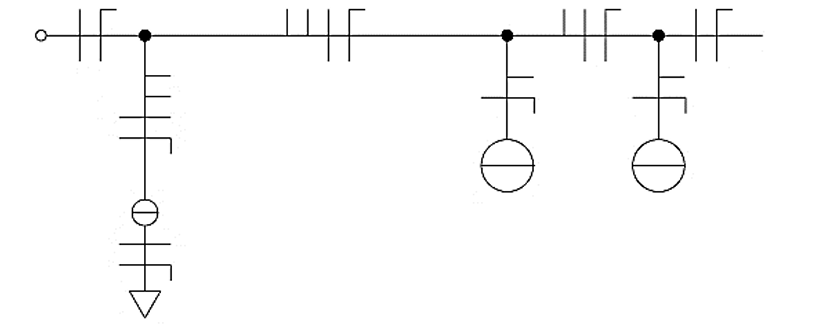

Analise o diagrama unifilar de uma instalação elétrica predial a seguir.Imagem associada para resolução da questãoPodemos afirmar que o diagrama representa:
  1. AInterruptor duplo para comando de duas lâmpadas incandescentes e tomada bifásica.
  2. BInterruptor duplo para comando de duas lâmpadas incandescentes e tomada monofásica.
  3. CInterruptor simples para comando de duas lâmpadas incandescentes e tomada monofásica.
  4. DInterruptor paralelo para comando de duas lâmpadas incandescentes e tomada monofásica.
Revelar gabarito e comentário

GabaritoB — Interruptor duplo para comando de duas lâmpadas incandescentes e tomada monofásica.

Link permanente: /questoes/qq987140
