Questão de Engenharia Civil — Estruturas — Instituto Consulplan 2023
Engenharia CivilEstruturas
- Código
- qq988335
- Banca
- Instituto Consulplan
- Órgão
- Prefeitura de Orlândia - SP
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Civil

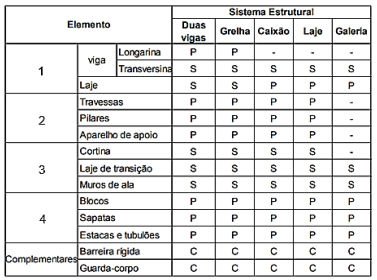

A tabela E1 da NBR 9452:2019 – Inspeção de pontes, viadutos e passarelas de concreto – Procedimento, traz a caracterização dos elementos estruturais segundo a relevância no sistema estrutural de Obras de Arte Especiais (OAE). As consequências de dano em cada tipo de elemento da OAE são dadas por: elemento principal (P) – cujo dano pode ocasionar o colapso parcial ou total da obra; elemento secundário (S) – cujo dano pode ocasionar ruptura localizada; elemento complementar (C) – cujo dano não causa nenhum comprometimento estrutural, apenas funcional na OAE:
(Fonte: NBR 9452:2019.)Na tabela, os números 1, 2, 3 e 4 representam, respectivamente, os conjuntos de elementos chamados:
(Fonte: NBR 9452:2019.)Na tabela, os números 1, 2, 3 e 4 representam, respectivamente, os conjuntos de elementos chamados:- A1. Encontros 2. Infraestrutura 3. Superestrutura 4. Mesoestrutura
- B1. Infraestrutura 2. Superestrutura 3. Encontros 4. Mesoestrutura
- C1. Mesoestrutura 2. Encontros 3. Infraestrutura 4. Superestrutura
- D1. Superestrutura 2. Mesoestrutura 3. Encontros 4. Infraestrutura
