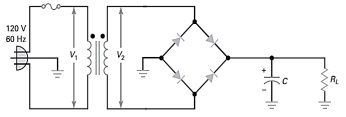

Analise o circuito e as afirmativas a seguir:
I. Se o capacitor de filtro abrir, a tensão CC na carga RL será mais alta do que o capacitor em correto funcionamento.II. Se um dos diodos abrir, a tensão CC na carga RL será mais baixa, pois se torna um retificador de onda completa.III. Se o capacitor apresentar fuga, a tensão CC na carga RL será mais baixa.IV. Se o capacitor abrir, ter-se-á uma ondulação na carga com frequência de 120 Hz.Está correto o que se afirma apenas em
I. Se o capacitor de filtro abrir, a tensão CC na carga RL será mais alta do que o capacitor em correto funcionamento.II. Se um dos diodos abrir, a tensão CC na carga RL será mais baixa, pois se torna um retificador de onda completa.III. Se o capacitor apresentar fuga, a tensão CC na carga RL será mais baixa.IV. Se o capacitor abrir, ter-se-á uma ondulação na carga com frequência de 120 Hz.Está correto o que se afirma apenas em- AI e II
- BI e IV.
- CIII e IV.
- DI, II e III.
- EI, III e IV.
