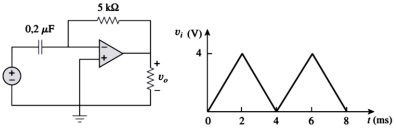

Analise o circuito, a forma de onda da entrada e as afirmativas a seguir:
I. O circuito é um integrador com constante de tempo igual a 10 -³ .II. A saída é uma onda quadrada, alternada, simétrica com tensão de pico a pico = 4V.III. Para 0 < t < 2ms tem-se a função vi(t) = 2000t .IV. Para 2ms < t < 4ms tem-se a função vi(t) = -2000t .Está correto o que se afirma apenas em
I. O circuito é um integrador com constante de tempo igual a 10 -³ .II. A saída é uma onda quadrada, alternada, simétrica com tensão de pico a pico = 4V.III. Para 0 < t < 2ms tem-se a função vi(t) = 2000t .IV. Para 2ms < t < 4ms tem-se a função vi(t) = -2000t .Está correto o que se afirma apenas em- AI e III.
- BII e III.
- CI, II e III.
- DI, II e IV.
- EII, III e IV.
