Questão de Engenharia Mecânica — Sistemas Mecânicos — Instituto Consulplan 2023
Engenharia MecânicaSistemas Mecânicos
- Código
- qq989972
- Banca
- Instituto Consulplan
- Órgão
- SEGER-ES
- Ano
- 2023
- Nível
- Superior
- Cargo
- Analista do Executivo - Engenharia Mecânica

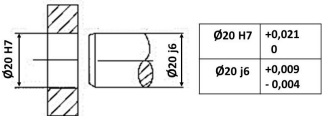

Considere o projeto de um ajuste:
Ao fazer o estudo podemos interpretar a qualidade de trabalho, as dimensões nominais, superior e inferior, os afastamentos inferiores e superiores, as dimensões máximas e mínimas, as folgas e/ou interferências máximas e mínimas tanto para o furo quanto para o eixo. Assinale a alternativa em que todo o estudo foi feito corretamente.
Ao fazer o estudo podemos interpretar a qualidade de trabalho, as dimensões nominais, superior e inferior, os afastamentos inferiores e superiores, as dimensões máximas e mínimas, as folgas e/ou interferências máximas e mínimas tanto para o furo quanto para o eixo. Assinale a alternativa em que todo o estudo foi feito corretamente.- AITfuro = 7; folga máxima [μm] = 25; dmax = 20,009 mm; Ai [μm] = 0; posição no campo de tolerância para o furo: H; tolerância de fabricação [μm]: tf = 13; ajuste incerto.
- BITeixo= 7; folga mínima [μm] = 25; Dmax = 20,000 mm; Ai [μm] = 0; posição no campo de tolerância para o furo: H; tolerância de fabricação [μm]: Tf = 21; ajuste com folga.
- CITfuro = 6; interferência máxima [μm] = 9; dmax = 20,009 mm; as [μm] = 9; posição no campo de tolerância para o eixo: j; tolerância de fabricação [μm]: tf= 13; ajuste com folga.
- DITfuro= 6; interferência mínima [μm] = 4; dmax= 20,009 mm; Ai [μm] = 0; posição no campo de tolerância para o eixo: H; tolerância de fabricação [μm]: tf = 13; ajuste incerto.
- EITeixo = 7; folga máxima [μm] = 21; Dmax = 20,009 mm; ai [μm] = 4; posição no campo de tolerância para o furo: j; tolerância de fabricação [μm]: tf= 13; ajuste com interferência.
