Questão de Engenharia Mecânica — Ensaios Mecânicos e Tratamentos Térmicos — Instituto Consulplan 2023
Engenharia MecânicaEnsaios Mecânicos e Tratamentos Térmicos
- Código
- qq989976
- Banca
- Instituto Consulplan
- Órgão
- SEGER-ES
- Ano
- 2023
- Nível
- Superior
- Cargo
- Analista do Executivo - Engenharia Mecânica

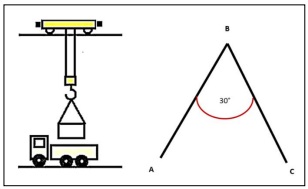

Para o içamento de cargas através de uma ponte rolante é utilizada uma estrutura de cabos de aço, como ilustrado na imagem a seguir. O cabo de aço AB tem a mesma tensão que o cabo de aço CB, que possui uma seção circular, Ø = 8 mm:
Sabendo que a carga içada possui 6000 kgf, calcule a tensão normal atuante em cada um dos cabos de aço.Dados:Módulo de elasticidade (Eaço) do aço é 210 Gpa;Considerar g = 10 m/s² .
Sabendo que a carga içada possui 6000 kgf, calcule a tensão normal atuante em cada um dos cabos de aço.Dados:Módulo de elasticidade (Eaço) do aço é 210 Gpa;Considerar g = 10 m/s² .- Aτ ≅ 617,5 kPa
- Bτ ≅ 6,175 kPa
- Cτ ≅ 61,75 MPa
- Dτ ≅ 6,175 MPa
- Eτ ≅ 7561000 Pa
