Questão de Engenharia Mecânica — Mecânica dos Fluidos — Instituto Consulplan 2023
Engenharia MecânicaMecânica dos Fluidos
- Código
- qq989979
- Banca
- Instituto Consulplan
- Órgão
- SEGER-ES
- Ano
- 2023
- Nível
- Superior
- Cargo
- Analista do Executivo - Engenharia Mecânica

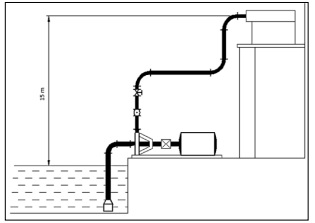

No projeto de uma instalação hidráulica é fornecido um escopo com uma pré-instalação já em funcionamento. Deverá ser instalada uma bomba, pois a atual não está sendo suficiente para o recalque de água. A tubulação existente possui um diâmetro constante de 100 mm (4”) e deverá elevar a água a uma vazão volumétrica de 0,08 m³/s. A altura de elevação entre os dois reservatórios é de 15 m (quatro andares). As perdas de cargas nas válvulas e conexões da instalação é de 8 m. Qual deverá ser a potência da bomba a ser instalada?
Dados do projeto:ΔH = 8 mRendimento = 78%Entrada da Bomba
Saída da Bomba
Considerar:ρ = 1000 kg/m³ ;g = 10 m/s² ;1 CV ≅ 736 W.Qual deverá ser a potência da bomba a ser instalada?
Dados do projeto:ΔH = 8 mRendimento = 78%Entrada da Bomba Saída da BombaConsiderar:ρ = 1000 kg/m³ ;g = 10 m/s² ;1 CV ≅ 736 W.Qual deverá ser a potência da bomba a ser instalada?- ANB ≅ 48 CV
- BNB ≅ 4,8 CV
- CNB ≅ 3538 kW
- DNB ≅ 353,8 kW
- ENB ≅ 353846 W
