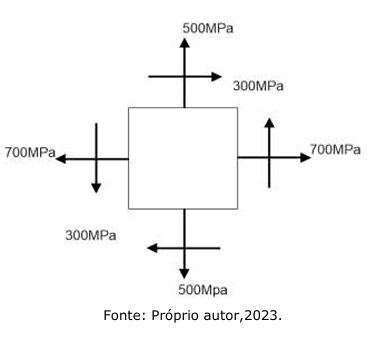

O círculo de Mohr é definido como uma representação gráfica que relaciona tensões normais e cisalhantes atuantes sobre um determinado elemento. Dentre os benefícios de sua aplicação está a solução de problemas complexos.O elemento representado a seguir apresenta estado de tensão, eixo e dados. Utilizando a construção do Círculo de Mohr e o estudo do plano de tensões faça o que se pede.
Determine o valor do raio do Círculo de Mohr e o ângulo θp1 e marque a alternativa correta:
Determine o valor do raio do Círculo de Mohr e o ângulo θp1 e marque a alternativa correta:- A316,22Mpa; 35,78º
- B357,80Mpa; 31,62º
- C31,6Mpa; 3,5º
- D361,22Mpa; 53,87º
