Questão de Engenharia Civil — Estruturas — JCM CONCURSOS 2023

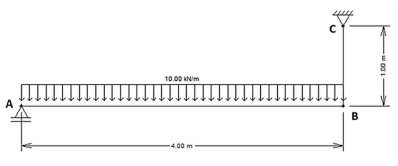

Considere a viga abaixo de 4 metros de vão que é sustentada por um apoio de primeiro gênero em A e um cabo de aço representado pelo trecho BC. O cabo de aço possui 100mm² de secção transversal, 1 m de comprimento e 200 GPa de módulo de elasticidade. O alongamento em milímetros sofrido pelo cabo de aço após a aplicação de uma carga de 10 kN/m sobre a viga AB será de:

1. A0,1.
2. B1.
3. C2.
4. D5.
5. E0,2.
