Questão de Engenharia Civil — Estruturas — JCM CONCURSOS 2023

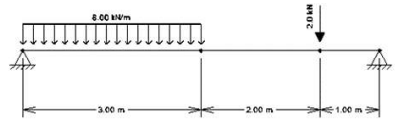

Considere a viga biapoiada de 6 metros de vão de concreto armado com seção 20x40cm, conforme figura abaixo. A viga está sujeita, além de seu peso próprio, a um carregamento distribuído de 8 kN/m e uma carga pontual de 2 kN, conforme posições da figura. Sabendo que o peso específico do concreto é de 25kN/m³, então as reações nos apoios, da esquerda para a direita, respectivamente, são aproximadamente:

1. A22,7 kN e 15,3 kN.
2. B10,5 kN e 27,5 kN.
3. C24,3 kN e 13,7 kN.
4. D20 kN e 18 kN.
5. E28,5 kN e 9,5 kN.
