Questão de Desenho Industrial — Desenho Técnico — VUNESP 2014
Desenho IndustrialDesenho Técnico
- Código
- vu008406
- Banca
- VUNESP
- Órgão
- PC-SP
- Ano
- 2014
- Nível
- Médio
- Cargo
- Desenhista Técnico-Pericial

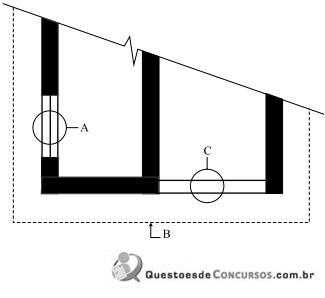

Um desenhista recebeu o croqui de campo, apresentado na figura a seguir, no qual diferentes linhas e texturas foram utilizadas, segundo as normas de desenho técnico, para representar os elementos de uma edificação.
As convenções de representação utilizadas em A, B e C representam, respectivamente,
As convenções de representação utilizadas em A, B e C representam, respectivamente,- Auma mureta, parapeito ou guarda-corpo; um elemento enterrado circundando a edificação; e uma parede em elementos vazados em todo seu pé-direito.
- Buma mureta, parapeito ou guarda-corpo; um elemento enterrado circundando a edificação; e uma parede maciça.
- Cuma janela; a projeção de elemento vertical situado acima do plano de seccionamento da planta; e uma mureta, parapeito ou guarda-corpo.
- Duma janela; um elemento enterrado circundando a edificação; e uma mureta, parapeito ou guarda-corpo.
- Euma mureta, parapeito ou guarda-corpo; um elemento enterrado circundando a edificação; e uma janela.
