Questão de Eletricidade — Equipamentos Elétricos — VUNESP 2014

EletricidadeEquipamentos Elétricos
Código
vu010181
Banca
VUNESP
Órgão
SAAE de São Carlos - SP
Ano
2014
Nível
Médio
Cargo
SAAE-SP - Eletricista de Manutenção

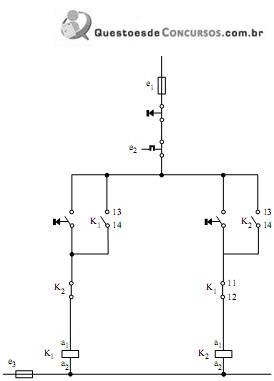

O esquema de comando elétrico, conforme figura, é para um motor trifásico com reversão de uma determinada máquina. Ao efetuar a manutenção, constatou-se que o contato K₂ (13 e 14) não está fechando e, por isso, o motorimagem-008.jpg
  1. Anão funcionará em nenhum sentido de rotação.
  2. Bfuncionará somente em um sentido de rotação e, quando comandada a sua reversão, o motor inverte o sentido, mas não mantém a inversão.
  3. Cfuncionará normalmente nos dois sentidos de rotação; o contato que não está fechando é simplesmente um contato auxiliar.
  4. Dfuncionará normalmente nos dois sentidos de rotação; o contato K₂ é um comando alternativo.
  5. Epoderá queimar por falta de fase se houver insistência de comando
Revelar gabarito e comentário

GabaritoB — funcionará somente em um sentido de rotação e, quando comandada a sua reversão, o motor inverte o sentido, mas não mantém a inversão.
