Questão de Eletrônica — Circuitos Lógicos e Álgebra Booleana em Eletrônica — VUNESP 2014
EletrônicaCircuitos Lógicos e Álgebra Booleana em Eletrônica
- Código
- vu010436
- Banca
- VUNESP
- Órgão
- SAAE de São Carlos - SP
- Ano
- 2014
- Nível
- Médio
- Cargo
- SAAE-SP - Técnico em Eletrônica

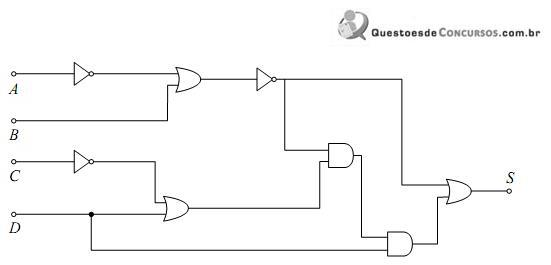

Considere o circuito digital mostrado na figura a seguir.
A função lógica que ele implementa é:
A função lógica que ele implementa é:- A
- BS = A + B
- CS = A + B + C + D
- DS = A·B + C·D + D·A
- ES = A·B·C·D
