Questão de Eletrônica — Eletrônica Analógica — VUNESP 2014
EletrônicaEletrônica Analógica
- Código
- vu010437
- Banca
- VUNESP
- Órgão
- SAAE de São Carlos - SP
- Ano
- 2014
- Nível
- Médio
- Cargo
- SAAE-SP - Técnico em Eletrônica

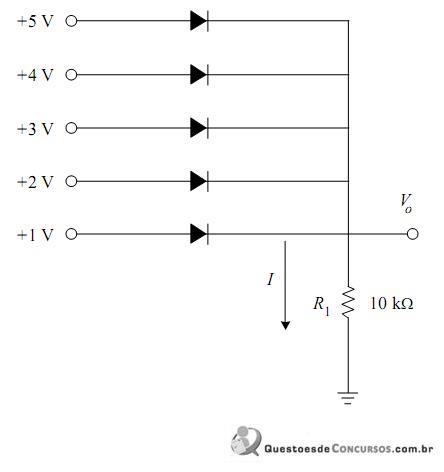

Considere o circuito a seguir, formado por diodos ideais ligados a tensões constantes.
O valor da tensão Voe da corrente I sobre o resistor R₁ são, correta e respectivamente,
O valor da tensão Voe da corrente I sobre o resistor R₁ são, correta e respectivamente,- A5 V e 0,5 mA.
- B5 V e 1 mA.
- C1 V e 0,1 mA.
- D1 V e 0,5 mA.
- E0 V e 0 mA.
