Questão de Eletrônica — Eletrônica Analógica — VUNESP 2014
EletrônicaEletrônica Analógica
- Código
- vu010438
- Banca
- VUNESP
- Órgão
- SAAE de São Carlos - SP
- Ano
- 2014
- Nível
- Médio
- Cargo
- SAAE-SP - Técnico em Eletrônica

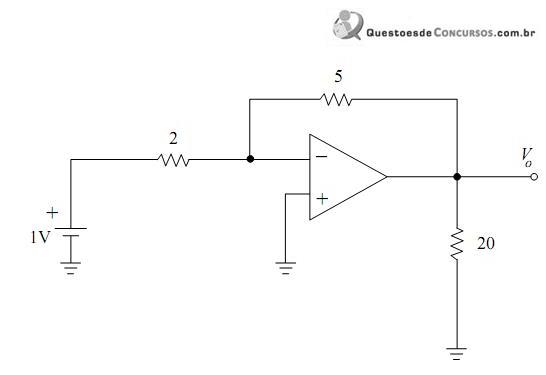

No circuito mostrado na figura a seguir, as resistências são dadas em ohms e o amplificador operacional é ideal.
Sendo assim, o valor de Vo é
Sendo assim, o valor de Vo é- A–2,5 V.
- B–1 V.
- C0 V.
- D1 V.
- E2,5 V.
