Questão de Engenharia Elétrica — Hidroelétrica — VUNESP 2014
Engenharia ElétricaHidroelétrica
- Código
- vu010567
- Banca
- VUNESP
- Órgão
- SAP-SP
- Ano
- 2014
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

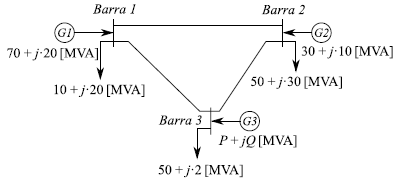

A figura ilustra um sistema de potência interligado, que possui usinas de geração e centros de carga.
Assinale a alternativa que apresenta, correta e respectivamente, o valor das potências P e Q indicadas na figura, considerando que as linhas de transmissão são ideais, sem perdas, e que o sistema se encontra em regime permanente.
Assinale a alternativa que apresenta, correta e respectivamente, o valor das potências P e Q indicadas na figura, considerando que as linhas de transmissão são ideais, sem perdas, e que o sistema se encontra em regime permanente.- A10 [MW] e 22 [MVAr]
- B12 [MW] e 20 [MVAr]
- C22 [MW] e 10 [MVAr]
- D20 [MW] e 12 [MVAr]
- E12 [MW] e 22 [MVAr]
