Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — VUNESP 2014

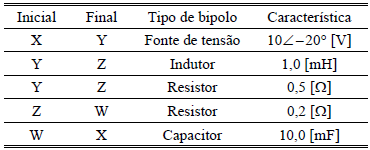

Um programa de computador, que é capaz de efetuar a análise nodal de sistemas elétricos em regime permanente senoidal, utiliza como dados de entrada uma tabela. O formato dessa tabela é padronizado de acordo com as seguintes regras:• Coluna 1: nó inicial de conexão do bipolo;• Coluna 2: nó final de conexão do bipolo;• Coluna 3: tipo de bipolo conectado entre os nós inicial e final; e• Coluna 4: propriedades físicas do bipolo definido na coluna 3.Para a análise de um circuito em corrente alternada, alimentado com fontes de frequência angular igual a 100 [rad/s], foi montada a seguinte tabela.Dado que o nó de referência é o nó X, assinale a alternativa que apresenta corretamente a matriz de admitâncias do circuito descrito pela tabela, considerando que a ordem dos nós utilizada para a montagem é Y, Z e W.

1. A
2. B
3. C
4. D
5. E
