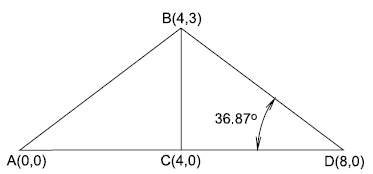

A estrutura do telhado da figura a seguir foi desenhada no programa AutoCAD. As coordenadas dos pontos estão indicadas em metros.
Para desenhar a linha BD, a partir do ponto B, no programa AutoCAD, em coordenadas polares relativas, deve-se utilizar o comando “to point”
Para desenhar a linha BD, a partir do ponto B, no programa AutoCAD, em coordenadas polares relativas, deve-se utilizar o comando “to point”- A5<36.87
- B@5<-36.87
- C@8,-3
- D@8,3
- E8,–3
