Questão de Engenharia Civil — Estruturas Metálicas — VUNESP 2018
Engenharia CivilEstruturas Metálicas
- Código
- vu028213
- Banca
- VUNESP
- Órgão
- AresPCJ - SP
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Fiscalização e Regulação - Engenharia Civil - Sanitária

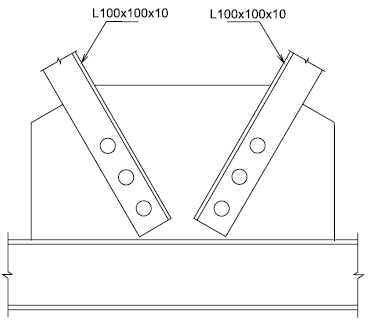

Em uma treliça metálica de cobertura, foram utilizadas cantoneiras de abas iguais de 100 mm e espessura de 10 mm, ligadas a uma chapa de nó de treliça por parafusos com 20 mm de diâmetro, como ilustrado na figura a seguir.
Considerando que furos foram feitos por puncionamento, a área efetiva líquida de cada cantoneira utilizada no dimensionamento à tração é mais próxima de
Considerando que furos foram feitos por puncionamento, a área efetiva líquida de cada cantoneira utilizada no dimensionamento à tração é mais próxima de- A12,35 cm²
- B10,00 cm²
- C9,45 cm²
- D8,80 cm²
- E7,65 cm²
