Questão de Arquitetura — Instalações Prediais — VUNESP 2018
ArquiteturaInstalações Prediais
- Código
- vu034661
- Banca
- VUNESP
- Órgão
- Prefeitura de Ribeirão Preto - SP
- Ano
- 2018
- Nível
- Superior
- Cargo
- Arquiteto

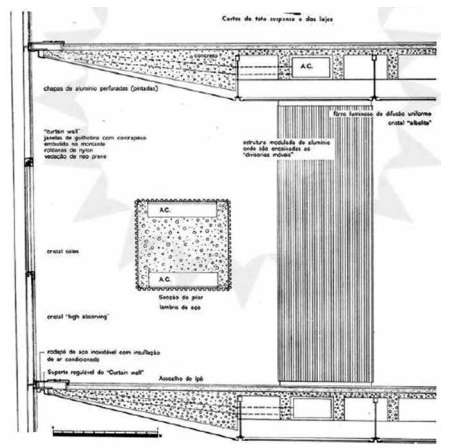

Observe o desenho a seguir, que representa a seção de uma fachada e de um pilar em um andar tipo de edifício recentemente sinistrado, que se incendiou e sofreu colapso estrutural.Obs.: por se tratar de reprodução de publicação original do projeto, nem todos os textos são legíveis nesta escala, nem isso é requerido para a resolução da questão.
Pode-se afirmar, com base no desenho, que
Pode-se afirmar, com base no desenho, que- Aa seção do pilar tipo mostra que se trata de estrutura metálica, com perfil “I”, sendo a proteção (revestimento) insuficiente para a garantia da integridade do pilar em caso de incêndio.
- Ba laje é maciça, com espessura constante, que pode não ter sido suficiente para garantir a estanqueidade entre pavimentos, em relação à propagação do fogo.
- Cos elementos de fixação das esquadrias deveriam, por norma, estar solidarizados à armadura do concreto e não estão, o que poderia contribuir para o colapso da fachada e consequente ruína do edifício.
- Dnão há compartimentação vertical suficiente entre os andares, o que, pela normatização de incêndio vigente, não é mais permitido, pois facilita a propagação acelerada do fogo pela fachada.
- Epor se tratar de elemento horizontal, a propagação do fogo pelo piso de madeira tende a ser mais rápida do que nos lambris verticais.
