Questão de Engenharia Elétrica — Circuitos Trifásicos em Engenharia Elétrica — VUNESP 2019
Engenharia ElétricaCircuitos Trifásicos em Engenharia Elétrica
- Código
- vu044447
- Banca
- VUNESP
- Órgão
- Prefeitura de Campinas - SP
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro - Elétrica

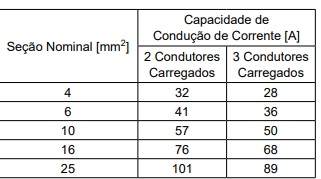

Um determinado equipamento elétrico é alimentado em tensão trifásica de 220 V, 60 Hz e apresenta potência nominal de 13.680 W, com fator de potência igual a 0,90. Ao se dimensionar o dispositivo de proteção contra sobrecarga para esse alimentador, foi utilizada a seguinte tabela de capacidade de condução de corrente para circuitos trifásicos:
Considerando fA = 1 e fθ = 0,67, determine a menor seção transversal aplicável a esse alimentador, a máxima corrente nominal do dispositivo de proteção e o máximo valor de corrente convencional de atuação do dispositivo de proteção, respectivamente.Assinale a alternativa correta
Considerando fA = 1 e fθ = 0,67, determine a menor seção transversal aplicável a esse alimentador, a máxima corrente nominal do dispositivo de proteção e o máximo valor de corrente convencional de atuação do dispositivo de proteção, respectivamente.Assinale a alternativa correta- AS = 6 mm² ; In = 40 A; I₂ ≤ 59 A.
- BS = 10 mm² ; In = 40 A; I₂ ≤ 72 A.
- CS = 16 mm² ; In = 50 A; I₂ ≤ 98 A.
- DS = 10 mm² ; In = 50 A; I₂ ≤ 72 A.
- ES = 16 mm² ; In = 80 A; I₂ ≤ 59 A.
