Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — VUNESP 2019

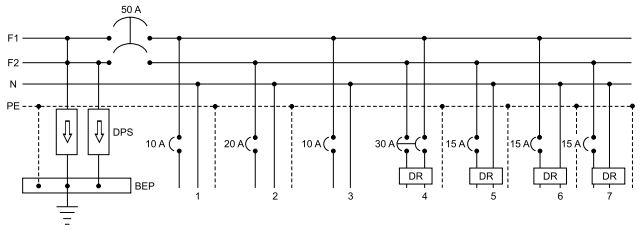

O diagrama multifilar de uma instalação residencial elaborada conforme a Norma NBR-5410 é apresentado na Figura.Figura – Diagrama Multifilar(CREDER, 16ª Edição, 2016)Sabendo-se que a rede de distribuição que atende a essa instalação tem tensão secundária de 220/127 V, é correto afirmar que os circuitos

1. A4 e 5 atendem às tomadas externas com tensão de 127V.
2. B4 e 6 atendem às tomadas da cozinha com tensão de 220V.
3. C2 e 3 atendem às tomadas externas com tensão de 127V.
4. D1 e 2 atendem às tomadas dos banheiros com tensão de 127V.
5. E5 e 6 atendem às tomadas externas com tensão de 127V.
