Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — VUNESP 2019
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- vu048045
- Banca
- VUNESP
- Órgão
- Prefeitura de Itapevi - SP
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

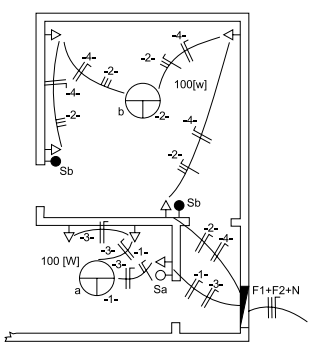

O unifilar ilustrado na figura a seguir descreve parte da instalação elétrica de um apartamento tipo.
Assinale a alternativa que descreve corretamente a instalação apresentada, para tanto, desconsidere o condutor PE.
Assinale a alternativa que descreve corretamente a instalação apresentada, para tanto, desconsidere o condutor PE.- AO unifilar apresenta dois circuitos: um circuito de tomadas (F + N) e um de iluminação (F + N). O interruptor Sa é simples e os interruptores Sb são paralelos. O diagrama está correto.
- BO unifilar apresenta quatro circuitos: dois circuitos de tomadas (F1 + F2) e dois de iluminação (F + N). O interruptor Sa é simples e os interruptores Sb são paralelos. O diagrama está incorreto.
- CO unifilar apresenta quatro circuitos: dois circuitos de tomadas (F1 + F2) e dois de iluminação (F + N). O interruptor Sa é simples e os interruptores Sb são paralelos. O diagrama está correto.
- DO unifilar apresenta quatro circuitos: dois circuitos de tomadas (F + N) e dois de iluminação (F + N). O interruptor Sa é simples e os interruptores Sb são paralelos. O diagrama está incorreto.
- EO unifilar apresenta quatro circuitos: dois circuitos de tomadas (F + N) e dois de iluminação (F + N). O interruptor Sa é simples e os interruptores Sb são paralelos. O diagrama está correto.
