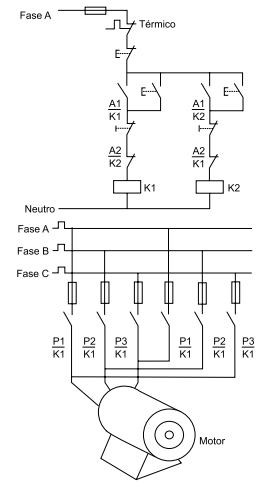

O diagrama ilustrado na figura a seguir apresenta os circuitos de comando e acionamento de um motor de indução trifásico.
O circuito de comando ilustrado nessa figura indica que o contator K1 aciona o motor em um sentido e o contator K2 aciona em outro, e que
O circuito de comando ilustrado nessa figura indica que o contator K1 aciona o motor em um sentido e o contator K2 aciona em outro, e que- Aambos estão intertravados para que as fases A e C possam ser interconectadas na alimentação. Há um relé térmico para proteger o circuito de comando e um botão normalmente fechado que desliga todo o conjunto.
- Bambos são independentes para que não haja risco de curto-circuito na alimentação. Há um temporizador térmico que liga o circuito de comando e um botão normalmente aberto que desliga todo o conjunto.
- Cambos estão intertravados para que não haja risco de curto-circuito na alimentação. Há um relé térmico para proteger o motor em caso de sobrecarga e um botão normalmente fechado que desliga todo o conjunto.
- Dambos estão intertravados para que as fases A e C possam ser interconectadas na alimentação. Há um temporizador térmico que liga o circuito de comando e um botão normalmente aberto que desliga todo o conjunto.
- Eambos são independentes para que não haja risco de curto-circuito na alimentação. Há um relé térmico para proteger o circuito de comando e um botão normalmente fechado que desliga todo o conjunto.
