Questão de Engenharia Elétrica — Luminotécnica — VUNESP 2019
Engenharia ElétricaLuminotécnica
- Código
- vu048055
- Banca
- VUNESP
- Órgão
- Prefeitura de Itapevi - SP
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

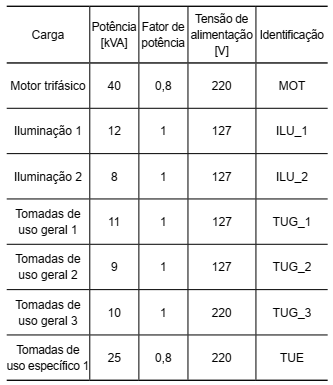

A distribuição de circuitos de iluminação e tomadas entre as fases de uma instalação elétrica de baixa tensão garante o equilíbrio dessa instalação, minimizando seu impacto para a concessionária de distribuição de energia elétrica. Nesse contexto, considere a lista de cargas apresentada na tabela.
Dado que a instalação elétrica é do tipo F1 + F2 + N + PE e que a tensão de alimentação é 127/220 [V], assinale a alternativa que apresenta a distribuição de circuitos mais adequada, de modo que o impacto das cargas para a concessionária seja minimizado, isto é, de modo que as correntes nas fases F1 e F2 tenham valores próximos.
Dado que a instalação elétrica é do tipo F1 + F2 + N + PE e que a tensão de alimentação é 127/220 [V], assinale a alternativa que apresenta a distribuição de circuitos mais adequada, de modo que o impacto das cargas para a concessionária seja minimizado, isto é, de modo que as correntes nas fases F1 e F2 tenham valores próximos.- AMOT entre F1 e F2; ILU_1 entre F1 e N; ILU_2 entre F1 e N; TUG_1 entre F1 e N; TUG_2 entre F1 e N; TUG_3 entre F1 e F2; e TUE entre F1 e F2.
- BMOT entre F1 e F2; ILU_1 entre F2 e N; ILU_2 entre F2 e N; TUG_1 entre F2 e N; TUG_2 entre F2 e N; TUG_3 entre F1 e F2; e TUE entre F1 e F2.
- CMOT entre F1 e F2; ILU_1 entre F1 e N; ILU_2 entre F2 e N; TUG_1 entre F2 e N; TUG_2 entre F1 e N; TUG_3 entre F1 e N; e TUE entre F1 e F2.
- DMOT entre F1 e F2; ILU_1 entre F1 e N; ILU_2 entre F2 e N; TUG_1 entre F2 e N; TUG_2 entre F1 e N; TUG_3 entre F1 e F2; e TUE entre F1 e F2.
- EMOT entre F1 e F2; ILU_1 entre F1 e N; ILU_2 entre F2 e N; TUG_1 entre F2 e N; TUG_2 entre F1 e N; TUG_3 entre F1 e F2; e TUE entre F1 e N.
