Questão de Arquitetura — Projetos — VUNESP 2019

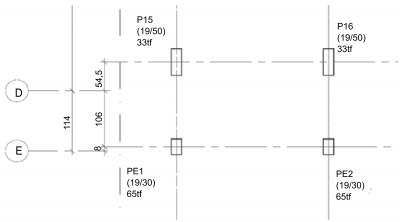

Na execução de uma obra, verificou-se um erro na locação de pilares, resultando em alteração nas dimensões livres para colocação de esquadrias. Esse erro não compromete a segurança do edifício e seria de difícil correção, tendo-se optado por redefinir as dimensões de esquadrias e outros elementos que serão colocados nos vãos livres entre pilares. Após verificar se a nova situação podia ser considerada estruturalmente segura, o calculista enviou, para compatibilização entre o projeto de arquitetura e a situação de fato, planta de cargas do projeto como construído, conforme desenho a seguir, em que os pilares estão locados por seus respectivos eixos. As medidas estão em centímetros e a notação 19/30 e 19/50 significa que as seções dos pilares têm 19 x 30 cm e 19 x 50 cm, respectivamente.A distância entre os eixos dos pilares P15 e a distância livre entre as faces da estrutura de concreto, a serem consideradas na revisão do projeto, serão, respectivamente, de

1. A1,605 m e 1,105 m.
2. B1,605 m e 1,205 m.
3. C1,685 m e 1,285 m.
4. D1,685 m e 1,185 m.
5. E1,685 m e 1,085 m.
