Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — VUNESP 2019
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- vu050127
- Banca
- VUNESP
- Órgão
- Prefeitura de Ribeirão Preto - SP
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

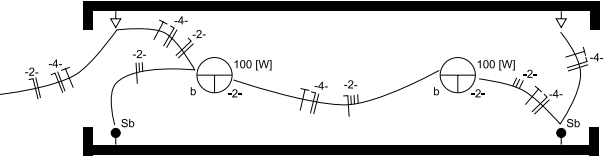

A norma ABNT NBR 5410 – Instalações elétricas de baixa tensão – define que a documentação da instalação elétrica deve ter, dentre outros documentos, os esquemas unifilares. Sendo assim, apresenta-se o esquema unifilar na figura.
Esse esquema ilustra
Esse esquema ilustra- Aquatro circuitos de distribuição (1, 2, 3 e 4). O circuito 4 é um circuito de iluminação (F+N) com dois interruptores four-way, e o circuito 2 é um circuito de tomadas (F+N). O unifilar está incorreto.
- Bum circuito de distribuição com pontos de iluminação (F+N) acionados por dois interruptores four-way e pontos de tomadas (F+N). O unifilar está correto.
- Cum circuito de distribuição com pontos de iluminação (F+N) acionados por dois interruptores four-way e pontos de tomadas (F+N). O unifilar está incorreto.
- Ddois circuitos de distribuição (2 e 4). O circuito 2 é um circuito de iluminação (F+N) com dois interruptores three-way (paralelos), e o circuito 4 é um circuito de tomadas (F+N). O unifilar está correto.
- Edois circuitos de distribuição (2 e 4). O circuito 2 é um circuito de iluminação (F+N) com dois interruptores three-way (paralelos), e o circuito 4 é um circuito de tomadas (F+N). O unifilar está incorreto.
