Questão de Engenharia Elétrica — Medidas Elétricas — VUNESP 2019
Engenharia ElétricaMedidas Elétricas
- Código
- vu054591
- Banca
- VUNESP
- Órgão
- UNICAMP
- Ano
- 2019
- Nível
- Superior
- Cargo
- Ciências Exatas

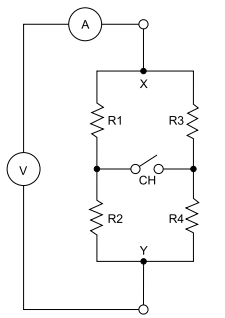

O circuito a seguir possui um voltímetro e um amperímetro, ambos considerados ideais. R2 = 1 Ω e R4 = 3 Ω.
Foram efetuadas medições em duas condições:• CH aberta: leitura do voltímetro = 6 V, leitura do amperímetro = 2 A.• CH fechada: leitura do voltímetro = 6 V, leitura do amperímetro = 2 A.Nessas condições, tem-se que
Foram efetuadas medições em duas condições:• CH aberta: leitura do voltímetro = 6 V, leitura do amperímetro = 2 A.• CH fechada: leitura do voltímetro = 6 V, leitura do amperímetro = 2 A.Nessas condições, tem-se que- AR1 = 2R3.
- BR1 = 3 Ω.
- CR3 = 3 Ω.
- DR1 = R2 e R3 = R4.
- ER1 = R4 e R3 = R2.
