Questão de Engenharia Eletrônica — Filtros — VUNESP 2020

Engenharia EletrônicaFiltros
Código
vu058370
Banca
VUNESP
Órgão
EBSERH
Ano
2020
Nível
Superior
Cargo
Engenheiro Clínico

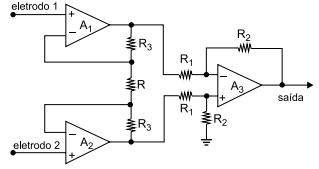

O circuito a seguir é conhecido como amplificador de instrumentação. Suponha que: R = 10 kΩ, R1 = 120 kΩ, R2 = 240 kΩ e R3 = 3 kΩ.Imagem associada para resolução da questãoSe fosse aplicada uma diferença de potencial entre os eletrodos 1 e 2, qual seria o ganho da amplificação na saída?
  1. A0,3.
  2. B1,6.
  3. C2,0.
  4. D3,2.
  5. E4,0.
Revelar gabarito e comentário

GabaritoD — 3,2.

Link permanente: /questoes/vu058370
