Questão de Eletrônica — Eletrônica Digital — VUNESP 2020

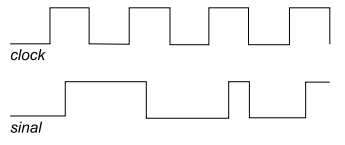

Um flip-flop do tipo D, sensível à borda de subida do clock, foi submetido ao sinal e ao clock ilustrados na figura.Assinale a alternativa que apresenta corretamente a sua saída Q.

1. A
2. B
3. C
4. D
5. E
